شپ بورڈ انسٹرومینٹیشن کیبل

موصل

tinned پھنسے ہوئے تانبے

Cراس-سیکشن

0.5 mm²، 0.75 mm²، 1.0 mm²، 1.5 mm²، 2.5 mm²

درجہ حرارت کی حد

-40 ڈگری ~ +70 ڈگری

میرین سرٹیفیکیشن

ABS/DNV/LR/CCS

موصلیت مزاحمت

20 ڈگری پر 20 MΩ·km سے زیادہ یا اس کے برابر

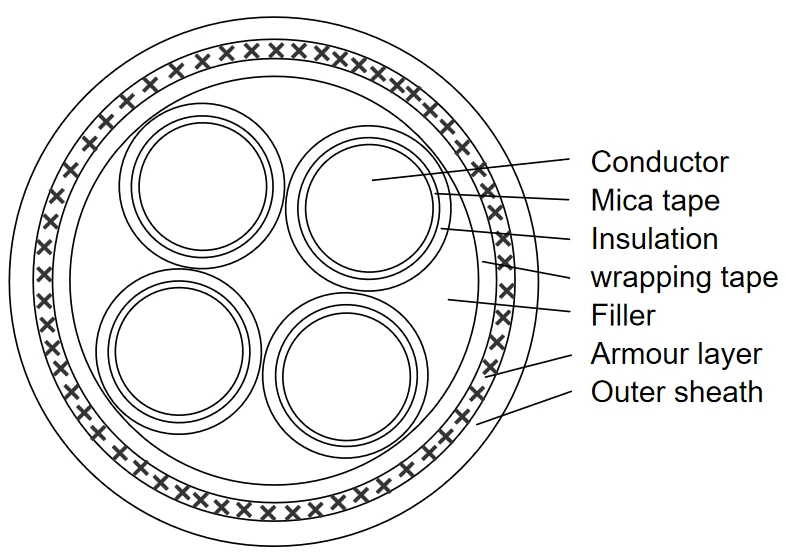

1۔تعمیر

S/N

تعمیر

ضرورت

1

موصل

2 کلاس 2 تانبے کا کنڈکٹر

2

آگ مزاحمت

مائیکا ٹیپ

3

موصلیت

XLPE

4

آرمر

تانبے کی تار کی چوٹی

5

بیرونی میان

SHF1

2. کیبل کی شناخت

بنیادی شناخت: سیاہ + نمبر کوڈ۔

1 جوڑے یا اس سے زیادہ: سیاہ، سفید

میان کا رنگ: نیلا (یا گاہک کے لیے مطلوبہ رنگ۔)

3. معیاری تعمیل

IEC 60092-376, IEC 60228, IEC 60092-360, IEC 60332-1-2, IEC 60332-3-22, IEC 60754-1~2, IEC 61034-1~2, IEC 60331

4.درخواست

S/N

آئٹم

تکنیکی ضرورت

1

شرح شدہ وولٹیج

AC 150/250V

2

آپریٹنگ درجہ حرارت

'-15~90 ڈگری

S/N

کور کی تعداد × سیکشنل ایریا

کنڈکٹر کا ڈھانچہ

تقریبا دیا کنڈکٹر کا

برائے نام thk. موصلیت کا

برائے نام thk.of میان

تقریبا کیبل کا OD

تقریبا کیبل کا وزن

نمبر × مربع ملی میٹر

no./mm

ملی میٹر

ملی میٹر

ملی میٹر

ملی میٹر

کلوگرام/کلومیٹر

1

2×1.0

7/0.43

1.29

0.5

1.0

8.6

115

2

4×1.0

7/0.43

1.29

0.5

1.1

10.1

165

3

7×1.0

7/0.43

1.29

0.5

1.1

11.9

223

4

12×1.0

7/0.43

1.29

0.5

1.3

16.2

398

5

19×1.0

7/0.43

1.29

0.5

1.4

19.0

562

6

27×1.0

7/0.43

1.29

0.5

1.5

22.8

759

5. برقی خصوصیات

S/N

کور کی تعداد × سیکشنل ایریا ×

زیادہ سے زیادہ کنڈکٹر کی ڈی سی مزاحمت @ 20 ڈگری
20 ڈگری

وولٹیج برداشت ٹیسٹ

نمبر × مربع ملی میٹر

Ω/کلومیٹر

kV/منٹ، کوئی خرابی نہیں۔

1

2×1.0

19.3

1.5/5

2

4×1.0

19.3

1.5/5

3

7×1.0

19.3

1.5/5

4

12×1.0

19.3

1.5/5

5

19×1.0

19.3

1.5/5

6

27×1.0

19.3

1.5/5
